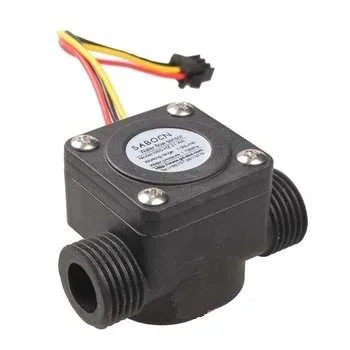

Sensor de Fluxo de Água 1/2″ YF-S201

Descrição

Sensor de vazão 1/2″ – YF-S201

O sensor de fluxo de água utiliza um sensor de efeito Hall para detecta a rotação de um rotor de Nylon com um Imã acoplado. Quando a água passa pelo rotor, são gerados pulsos proporcionais a velocidade do rotor. O sensor de vazão é um dispositivo usado para medir o volume ou a massa em fluxo de um gás, ou líquido que passa por uma turbina.

Esse sensor de vazão é muito prático, sendo muito utilizado em projetos com placas Arduino, como o Arduino Uno e Arduino Mega (que é arduino).

Especificação Sensor de vazão:

– 3 fios: Vermelho (5V), Preto(GND), Amarelo (sinal de saída)
– Material resistente: Nylon
– Modelo: YF-S201
– Rosca de 1/2″
– Sinal de saída: Pulsos conforme a velocidade do rotor interno
– Pulsos: Nível alto 4.5V e Nível baixo 0.5V (quando alimentado a 5V)
– Faixa de Vazão: 1 a 30 litros por minuto
– Pressão de operação máxima: 1.75MPa
– Dimensões:58*37*37mm

Saída: Frequência de pulso (Hz) / 7.5 = Vazão em L/min.

Os terminais deste sensor são:

• VCC(vermelho) – Tensão de entrada, entre 3,3 a 5 volts
• GND(preto) – O pino de O V do módulo, conectado ao GND do Arduino ou fonte
• Saída Digital(amarelo) – Pino de saída digital de contagem de pulsos por minuto

Sensor de Fluxo de Água: Medindo a vazão com Arduino

Contém:
– 01 sensor de fluxo de água de 1/2″
