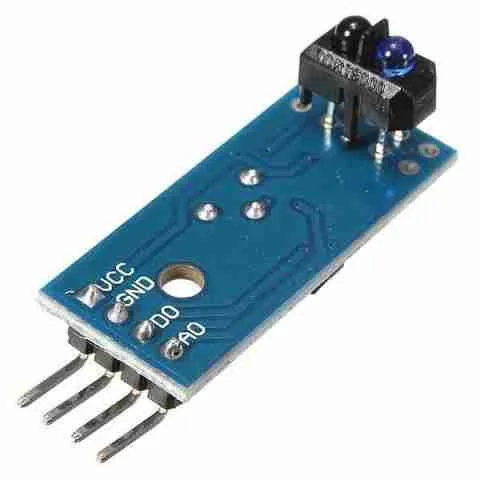

Módulo Segue Faixa – TCRT5000

Descrição

Este sensor é composto basicamente por um LED emissor de infravermelho (Luz que nesta frequência [Hz] não é visível a olho nu) e um fototransistor responsável por detectar a luz infravermelha.

Nesse módulo, o sensor infravermelho TCRT5000 emite continuamente luz infravermelha, através de seu diodo emissor, quando a luz não é refletida ou é refletida de volta, mas a intensidade não é suficientemente forte, o fototransistor não conduz (desligado), dessa forma, a saída do módulo é baixo. Se existir objetos na área de detecção, e a intensidade dos raios infravermelhos refletidos é forte o suficiente para saturar o fototransistor, a saída do módulo é alta. Essa placa será muito útil para confecção de pequenos circuitos em PCB, de forma simples e rápida.

Este módulo conta ainda com um potenciômetro para ajuste da sensibilidade do sensor, o que facilita bastante a construção do protótipo ganhando-se tempo já que não há a necessidade de implementar este ajuste no software do microcontrolador.

Com esse tipo de sensor, podemos detectar se uma superfície é escura ou clara, já que superfícies escuras quase não refletem a luz e as claras refletem quase toda a luz incidente. Assim, pode ser usado em projetos de robótica para detecção de linhas e de obstáculos entre outras aplicações.

Especificações:

– Usa o sensor reflexivo infravermelho TCRT5000;

– Distância de detecção: 1mm ~ 8 mm;

– Potenciômetro de ajuste de sensibilidade;

– Tensão de trabalho: 3.3V-5V;

– Saída Digital: TTL;

– Furo para parafuso fixo para fácil instalação;

– Dimensão: 32mm  x 14 mm;

– Utiliza comparador de tensão LM393.

 Datasheet:

– TCRT5000

– Esquemático Módulo (Vide imagens)

 Extra:

– Robô seguidor de linha

 Contém:

– 01 Módulo Sensor Infravermelho Segue Faixa – TCRT5000
