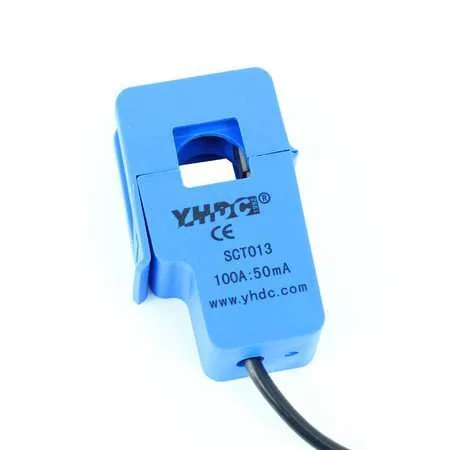

Sensor de Corrente Não Invasivo 100A SCT013 – Saída 50mA

Descrição

O sensor de corrente alternada SCT-013 tem como principal vantagem o fato de não precisar de contato elétrico com o circuito para medir a corrente elétrica. Ou seja, não precisamos abrir o circuito para ligá-lo em série com a carga, basta apenas “abraçar” um dos fios ligados ao equipamento a ser monitorado.

SCT é a sigla para Split-core Current Transformer, ou seja, Transformador de corrente de núcleo dividido. Para fazer fazer a medição da corrente elétrica o SCT-013 possui uma bobina interna em sua estrutura, como podemos ver na figura abaixo.

Podemos ver essa bobina com mais detalhes na foto a seguir

O circuito do SCT-013 é bem simples:

O Sensor de Corrente SCT-013 100A possui dois fios que saem do sensor e estão ligados diretamente à um plug P2 que pode ser facilmente retirado e utilizado de forma direta em seu projeto.

Você pode aprender como usar esse sensor através de nosso tutorial:

• SCT-013 – Sensor de Corrente Alternada com Arduino

Especificações:
– Modelo: SCT013;
– Material do Núcleo: Ferrite;
– Rigidez dielétrica: 6000 VAC /1 Min;
– Corrente máxima: 100A;
– Sinal de saída: 0 – 50mA;
– Temperatura de trabalho: -25 a 70°C;
– Comprimento do Cabo: 1m;
– Dimensões (CxLxA): 57x32x21mm;
– Peso: 66g.

Contém:
– 01 Sensor de Corrente SCT013 100A;
