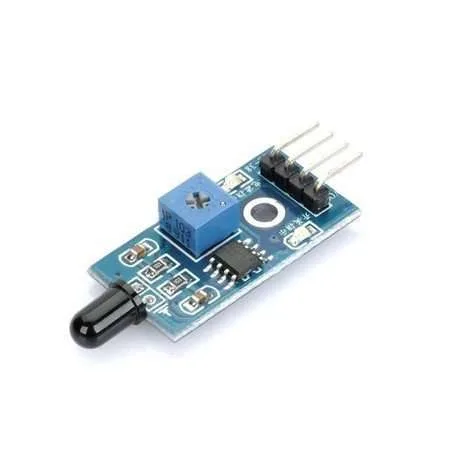

Sensor de Chama / Fogo com saída analógica

Descrição

Esse sensor de chama pode detectar fontes de chama ou outras fontes de calor que possuam tamanho de onda entre 760 a 1100 nm a até 80 cm com um ângulo de detecção de aproximadamente 60 graus através da detecção de ondas infravermelhas emitidas pela chama.

Quando detectado fogo a saída digital do sensor fica em estado lógico alto e quando não há detecção fica em nível lógico baixo. Essa sensibilidade pode ser ajustada através do potenciômetro presente no módulo sensor.

Esse sensor também possui uma saída analógica AO que pode ser interpretadas pelas portas analógicas de seu Arduino.

Especificação:
– Tensão de Operação: 3,3-5v
– Corrente de Saida: 15mA
– Recepitor IR de alta sensibilidade
– Sensivel a ondas entre 760-1100nm
– Saída analógica em tempo real
– Saída Digital por comparação ajustado com potenciometro
– Range de ângulo de detecção : Aproximadamente 60º
– Indicador Led para Tensão
– Indicador Led para saídas digitais
– Comparador LM393
– Dimensões: 3,2×1,6 cm

Pinagem:
– VCC: 3,3-5v
– GND: GND
– DO: Saida Digital
– AO: Saida analógica

Contém:
01 – Sensor de chama
