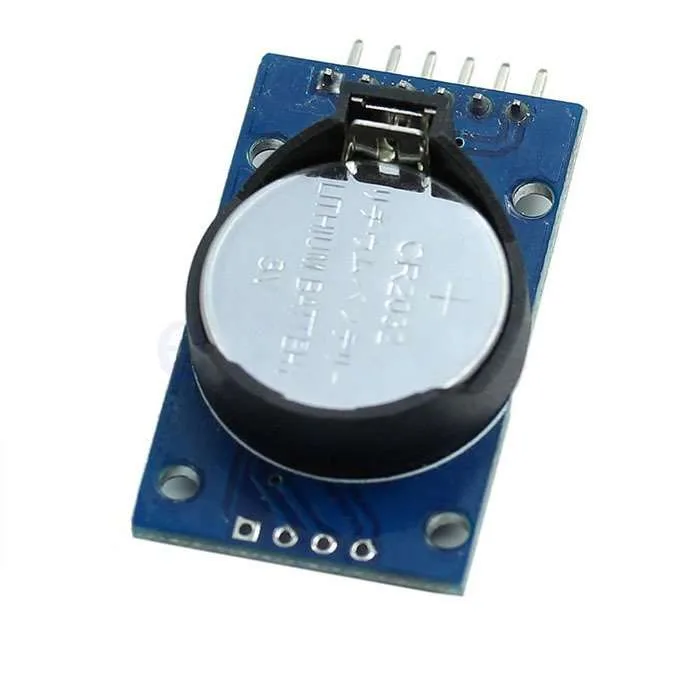

Real Time Clock DS3231 de Alta Precisão RTC - Image 1

Real Time Clock DS3231 de Alta Precisão RTC

R$52,90

Real Time Clock DS3231 de Alta Precisão

Availability: Em estoque

Simule o frete

SKU: 2054 Categorias: ,
CHAT WHATSAPP

Descrição

Este Módulo Real Time Clock (RTC) é de baixo consumo, possui calendário completo e mais 56 bytes de SRAM, sendo capaz de fornecer informações como segundo, minutos, dia, data, mês e ano. Ele possui ainda uma EEPROM 24C32, que pode ser usada para gravar dados.

Comunicação:

   Esse sensor utiliza o protocolo de comunicação I2C. O I2C é um protocolo de baixa velocidade de comunicação criado pela Philips para comunicação entre placa mãe e dispositivos, Sistemas Embarcados e circuitos de celulares.
     O I2C, além de definir um protocolo, é também composto do barramento que é conhecido como TWI (Two Wire Interface), um barramento de dois fios composto por um fio para Clock (SCL) e outro para Dados (SDA). Cada um conectado a um resistor que funciona como PullUp para o VCC.
     O I2C é composto por dois tipos de dispositivos, Mestre e Slave, sendo que normalmente um barramento é controlado por um Mestre, e possui diversos outros Slaves, porém é possível implementar um barramento com outros Mestres que solicitam o controle temporariamente do Barramento.

Cada dispositivo no Barramento é identificado por um endereço 10 bits, alguns dispositivos podem ser de 7 bits.

Pinagem:
– SCL :(Slave_Clock) : Clock  de saída para o Mestre (Protocolo I2C);
– SDA : (Slave_Data) : Dados de saída para o Mestre (Protocolo I2C);
– VCC : 3,3 à 5V
– GND : GND

Características:
DS3231
– Conta segundos, minutos, horas, dias da semana, dias do mês, meses e anos (de 2000 a 2099).
– Erro max 2min por ano de erro
– 56 bytes de SRAM;
– Interface Serial Protocolo I2C;
– Tensão: 3,3V ~ 5,5V;
– Corrente: 1,5mA;
– Comuta automaticamente para a bateria se detectar falha de energia;
– Consome menos de 500nA no modo bateria com oscilador em funcionamento.

AT24C32:
– Interface serial I2C;
– Memória: 4K x 8 bits (32Kbit);
– Tensão: 4,5V ~ 5,5V;
– Retenção de dados: 100 anos

– Dimensões: 29mm x 26mm.

Folha de Dados (Datasheet):
– DS3231
– AT24C32
– Esquematico + Datasshet

Extra:
– Tutorial Portal Vida de Silício: RTC DS3231 – Registrando data e hora com Arduino
– AT24C32 EEPROM and arduino

Contém:
01 – Real Time Clock DS1307 + Memória EEPROM AT24C32 + Bateria

Informação adicional

Peso 0,015 kg
Dimensões 6 × 4 × 2 cm
