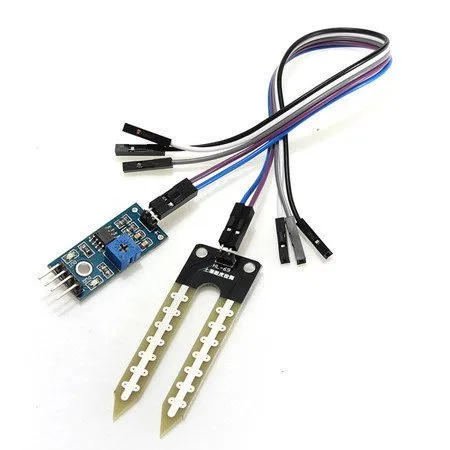

Sensor de Umidade do Solo – Higrômetro

Descrição

O Sensor de Umidade do Solo – Higrômetro – é composto basicamente duas hastes que ficaram presas ao solo que iremos monitorar e um circuito comparador que irá nos retornar o nível de condutividade do solo. Essas duas hastes são dois eletrodos no qual conduzirá uma corrente passando pelo solo. Dessa forma é possível ler o nível de umidade por comparação com a resistência do potenciômetro do módulo do sensor.

Dessa forma, quando o solo estiver seco, a sua resistência entre os eletrodos do sensor de umidade de solo irá aumentar dificultando a passagem de corrente. Quando o solo absorve água, maior unidade, a resistência entre os eletrodos diminuirá permitindo a passagem de corrente. Através da resistência entre esses dois eletrodos poderemos descobrir se o solo está muito molhado ou muito seco.

Esse Sensor de Umidade do Solo – Higrômetro – conta tanto uma saída digital (D0), como uma saída analógica (A0). O sinal digital é ajustado através de um potenciômetro presente na placa comparadora.

Você pode aprender a usar o sensor de umidade de solo através do tutorial presente em nosso Portal Vida de Silício:

– Sensor de umidade do solo com Arduino – Higrômetro

Especificação:
– Tensão de Operação: 3,3-5v
– Sensibilidade ajustável via potenciômetro
– Saída Digital TTL (D0) e Analógica(A0)
– Led indicador de detecção de umidade
– Dimensões PCB: 30mm x 16mm
– Dimensões Sonda: 60mm x 21mm
– Comprimento Cabo: 20 cm

Pinagem:
– VCC: 3,3-5v
– GND: GND
– D0: Saída Digital
– A0: Saída analógica

Contém:
01 – Sensor de Umidade do Solo – Higrômetro
01 – Sonda
05 – Cabos de conexão
