MQ-135 – Sensor de Gás Amônia e outros Gases tóxicos
R$19,90
O Sensor de Gás MQ-135 tem a capacidade de detectar a concentração de vários gases tóxicos em um ambiente, tais como: amônia, dióxido de carbono, benzeno, óxido nítrico e também fumaça ou álcool.
- Descrição
- Informação adicional
Descrição
SENSOR DE GÁS MQ-135 – GÁSES TÓXICOS E FUMAÇA
O MQ-135 é um sensor de gás com a capacidade de detectar a concentração de vários gases tóxicos em um ambiente, tais como: amônia, dióxido de carbono, benzeno, óxido nítrico e também fumaça ou álcool.
Vale ressaltar que esse sensor de baixo custo para gás combustível, é do tipo eletro-catalítico, tal denominação está relacionada com seu principio de funcionamento. Pode ser usado com a placa Arduino uno, Arduino MEGA, ESP32 ou outros microcontroladores.

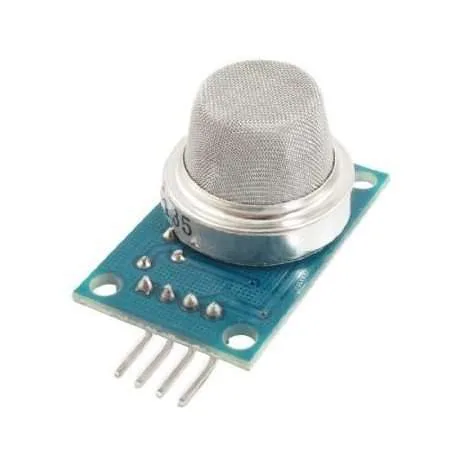

Em seu interior, O MQ-135 é composto por uma bobina de fio de platina aquecido eletricamente, coberto primeiro com uma base de cerâmica, tais como alumina e, em seguida, com um revestimento final exterior do catalisador de paládio ou ródio disperso em um substrato de tório. Esses elementos estão dentro do sensor de gás que, como pode ser visto na figura abaixo, é um encapsulamento metálico:
![Sensor de Gás MQ-135 Sensor de Gás MQ-135](https://vidadesilicio.com.br/wp-content/uploads/2021/09/2122-300x300.jpg)
Para facilitar o seu uso, o sensor de gás MQ-135 está conectado a um módulo comparador. Dessa forma, quando o Detector de Gás MQ-135 detectar a presença ou mesmo a concentração de gases, a saída digital D0 fica em estado alto. A sensibilidade do sensor pode ser ajustada através de uma resistência variável presente no módulo.
APRENDA CONOSCO
Entenda mais sobre esse sensor e aprenda como usa-lo em nosso tutorial:
Sensor de Gás MQ-135
|
ESPECIFICAÇÃO SENSOR DE GÁS MQ-135
- Modelo: MQ-135
- Detecção de gases inflamáveis: Gás Amônia, Óxido Nítrico, Álcool, Benzeno, Dióxido de Carbono e Fumaça;
- Concentração de detecção de Gás Amônia e Álcool entre 10 ppm a 300 ppm;
- Concentração de detecção de Gás Benzeno entre 10ppm e 1000 ppm;
- Tensão de operação: 5V
- Sensibilidade ajustável via potenciômetro
- Saída Digital e Analógica
- Fácil instalação
- Comparador LM393
- Led indicador para tensão
- Led indicador para saída digital
- Dimensões: 32 x 20 x 15mm
PINAGEM DO SENSOR DE GÁS
- VCC: 5V
- GND: GND
- D0: Saída Digital
- A0: Saída Analógica
O QUE VAI COM ESTE PRODUTO
- 01x Sensor de Gás MQ-135
Informação adicional
Peso | 0,01 kg |
---|---|
Dimensões | 3 × 2 × 2 cm |
