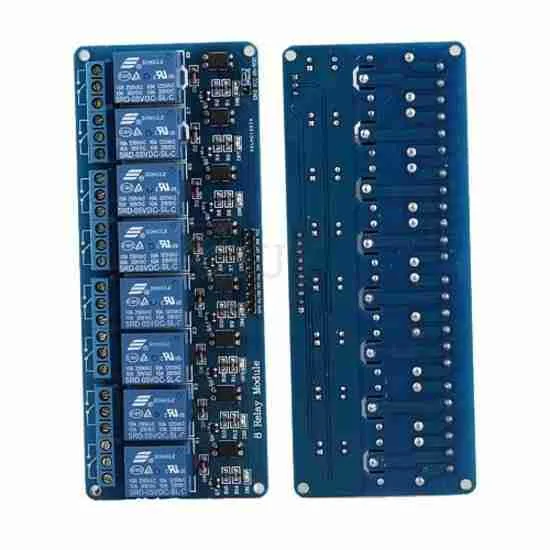

Módulo Relé 8 Canais 5v

Descrição

O módulo relé 8 canais é uma placa de interface que agiliza e simplifica o uso de relés em seus projetos. O módulo relé 8 canais é usado para acionar cargas de variadas tensões e correntes. Com isso, pode-se ligar e desligar aparelhos de quase todos os tipos, com limite de corrente de 10A. Pode ser usado ligado diretamente a sensores, microcontroladores ou qualquer circuito que use lógica TTL.

Ao se trabalhar com sistemas inteligentes, é comum a necessidade de se controlar cargas das mais diversas potências, tal como: lâmpadas, motores, resistências, etc. O componente mais usado para ligar e desligar esses aparelhos são o relés. O relés são responsáveis por ligar e desligar equipamentos através de comandos.

Existem vários modelos de módulos relés com diversas quantidades de canais, indo até 16 relés em uma só placa.

Você pode entender mais como funciona e como usar o módulo relé 1 canal e em nosso tutorial no Portal Vida de Silício:

• Acionando cargas com módulo relé

Especificações:
– Tensão de operação: 5V DC (VCC e GND)
– Tensão de sinal: TTL – 5V DC (IN1, IN2, IN3, IN4, IN5, IN6, IN7 e IN8)
– 8 Canais
– Possui um acoplador óptico, desacoplando o circuito de controle com o de atuação
– Corrente típica de operação: 15~20mA
– Os relés possuem contato NA e NF
– Capacidade do relé: 30 V DC e 10A ou 250V AC e 10A
– Tempo de resposta: 5~10ms

Pinagem:
GND – 0V;
IN1 – entrada controle relé 1, acionado por nivel logico baixo 0v;
IN2 – entrada controle relé 2, acionado por nivel logico baixo 0v;
IN3 – entrada controle relé 3, acionado por nivel logico baixo 0v;
IN4 – entrada controle relé 4, acionado por nivel logico baixo 0v;
IN5 – entrada controle relé 5, acionado por nivel logico baixo 0v;
IN6 – entrada controle relé 6, acionado por nivel logico baixo 0v;
IN7 – entrada controle relé 7, acionado por nivel logico baixo 0v;
IN8 – entrada controle relé 8, acionado por nivel logico baixo 0v;
VCC – 5v.

Contém:
01 – Módulo Relé 8 Canais TTL
