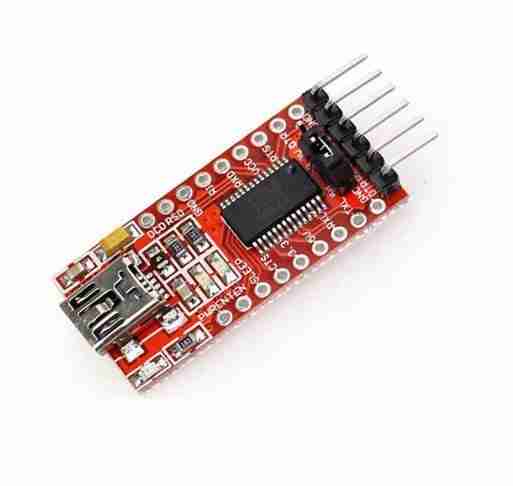

Módulo FTDI FT232RL Conversor USB Serial

Descrição

Esta placa FTDI é baseada no chip FT232RL que funciona como um conversor USB para serial TTL, permitindo a interface de dispositivos TTL para USB.

Com um circuito integrado FT232R próximo ao conector USB, o Módulo FTDI é capaz de executar com competência e precisão a conversão dos dados recebidos.

Na extremidade oposta ao terminal USB do Módulo FTDI existe um conector com uma sequência de 6 pinos, os quais possuem uma configuração própria e estão devidamente especificados logo abaixo.

O Módulo FTDI pode ser usado para programação do seu Arduino Pro, Pro Mini e LilyPad.

Sua pinagem foi especialmente distribuida da mesma forma que um cabo FTDI, auxiliando por exemplo na gravação de Arduinos que operam em 3,3 e 5V.

Terminais do Módulo FTDI: GND, CTS, VCC, TX, RX e DTR

Pode ter sua tensão de trabalho tanto em 3.3V como em 5V.

O Módulo FTDI é o pino DTR no lugar do RTS do cabo. O pino DTR faz com que o Arduino se auto resete ao termos um novo programa instalado na placa.

Características:
– Módulo FTDI;
– Converte sinal USB em sinal serial TTL e RS232;
– Circuito integrado FT232R;
– Conector com sequência de 6 pinos;
– Pinos GND, CTS, VCC,TX, RX e DTR;
– Compatível com Arduino Pro, Pro Mini e LiliPad;
– Possui entrada Mini USB para conexão com o computador;
– Datasheet FT232R: Download AQUI.

Especificação:
– Tensão de entrada: 5V;
– Tensão de saída: 3.3V ou 5V;
– Dimensões da placa (CxLxA): 36,5x18x11mm;
– Peso: 4g.

Contém:
– Módulo FTDI Conversor USB para TTL e RS232 Serial – FT232R 3.3V 5V;
