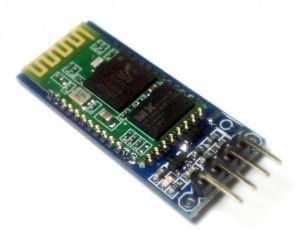

HC-06 – Módulo Bluetooth

Descrição

SOBRE O HC-06 MÓDULO BLUETOOTH

O módulo bluetooth HC-06 utiliza a versão 2 do padrão Bluetooth, que por sua vez, ainda é muito utilizado em projetos Arduino. Com ele você abstrai toda a parte da comunicação sem fio, bastando enviar os dados via comunicação serial para eles.

Você pode, por exemplo, controlar seu robô ou outro projeto através de seu celular, interagindo remotamente com seus projetos.

O HC-06, dispõe de 4 pinos de entrada e saída de dados, sendo dois deles para alimentação do sistema, dois para transmissão e recepção de dados via serial.

O módulo bluetooth HC-06, possui apenas o modo de funcionamento slave.

APRENDA CONOSCO

Aprenda como utilizar o HC-06 – módulo bluetooth através do tutorial do Portal Vida de Silício:

Módulo Bluetooth HC-05 e HC-06 – Arduino | Portal Vida de Silício Aprenda usar um smartphone para ligar e desligar uma pequena bomba submersa através de um módulo relé, um módulo Bluetooth HC-05 ou HC-06 e um Arduino.

ESPECIFICAÇÃO HC-06 MÓDULO BLUETOOTH

• Pinos: VCC , GND , TXD , RXD;
• Tensão de Alimentação: 3,6 a 6V;
• Antena embutida na placa
• Cobertura de sinal: até 10m
• Especificação Bluetooth v2.0 + EDR
• Freqüência: banda de 2.4GHz ISM
• Modulação: GFSK (Gaussian Frequency Shift Keying)
• Potência de transmissão: não mais do que 4dBm, Classe 2
• Sensibilidade: não superior a -84dBm 0,1% BER
• Taxa de dados: Assíncrono: 2.1Mbps (Max) / 160 kbps – Síncrono: 1Mbps/1Mbps
• Perfis suportados: Bluetooth Serial Port (slave)
• Alimentação: 5VDC / 50mA
• Taxa máxima de transmissão serial: 1382400bps
• Configuração padrão: 9600bps/senha 1234
• Dimensões: 4.3 * 1.6 * 0,7cm

O QUE VEM COM ESTE PRODUTO

• 01x Módulo Bluetooth HC-06
