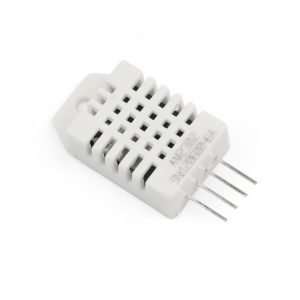

DHT22 – Sensor de Umidade e Temperatura

Descrição

SOBRE O DHT22 – SENSOR DE UMIDADE E TEMPERATURA

O sensor DHT22, também chamado de AM2302, integra um sensor de umidade e um sensor de temperatura em um só módulo. Ele fornece tanto temperatura quanto umidade do ar instantaneamente. Ele utiliza um sensor capacitivo de umidade e um termistor para medir o ar circundante, ambos conectados a um controlador de 8 bits que produz um sinal digital serial no pino de dados (Data).

O sensor DHT22 – AM2302 permite medir temperaturas de – 40 a 80º Celsius, e umidade na faixa de 0 a 100 %. Sua faixa de precisão para temperatura é de 0,1 graus, e para umidade é de 0,1%.

Nota: é importante usar um resistor pullup de 4,7k a 10kOhm ligando o pino de saída de dados ao pino de alimentação.

---

APRENDA CONOSCO

Você pode aprender como usar o sensor DHT22 através do tutorial sobre ele no Portal Vida de Silício:

DHT11 e DHT22 | Sensor de Umidade e Temperatura | Portal Vida de Silício  Aprenda como utilizar o sensor de temperatura e umidade DHT11 e o DHT22. Aprenda também como instalar e usar uma biblioteca na IDE Arduino.

---

ESPECIFICAÇÃO DHT22

• Modelo: AM2302
• Tensão de operação: 3-5VDC (5,5VDC máximo)
• Faixa de medição de umidade: 0 a 100% UR
• Faixa de medição de temperatura: -40º a +80ºC
• Corrente: 2,5mA max durante uso, em stand by de 100uA a 150 uA
• Precisão de umidade de medição: ± 2,0% UR
• Precisão de medição de temperatura: ± 0,5 ºC
• Resolução: 0,1
• Tempo de resposta: 2s
• Dimensões: 25 x 15 7mm (sem terminais)

---

PINAGEM DHT22

• Pino 1: Alimentação  – 3,0 a 5,0 VDC;
• Pino 2: Saida Data;
• Pino 3: Não é utilizado;
• Pino 4: GND – 0V.

---

O QUE VEM COM ESTE PRODUTO

• 01x DHT22 – Sensor de umidade e temperatura AM2302

---

GARANTIA

3 meses de garantia
