CI L293D Ponte H

Com esse módulo, podemos controlar até 2 motores DC, 1 Motores de Passo ou 1 Servos, a partir do chip L293D, circuito integrado que é amplamente conhecido como Ponte H.

Além de fornecer para os motores a corrente necessária, a Ponte H pode inverter o sentido de rotação do motor através dos comandos lógicos TTL. Além disso, o L293D permite controlar a velocidade, de motores DC, através de sinais PWM.

Especificações:
• CI: L293D
• Tensão de alimentação do controle lógioco: 5V TTL
• Tensão de alimentação max do drive: 4,5 – 36V
• Entradas digitais para controle: 6 (3 para cada motor)
• Corrente de consumo das entradas digitais de controle: 0.2 – 100 uA por entrada
• Saídas para controle de motores: 2 saídas (uma para cada motor)
• Corrente de saída Máxima: 600mA por saída
• 2 conexões para ??servos 5V
• Conexão para alimentação externa
• Compatível com Arduino Duemilanove Uno e Mega

Material de Apoio:
L293D.pdf

Contém:

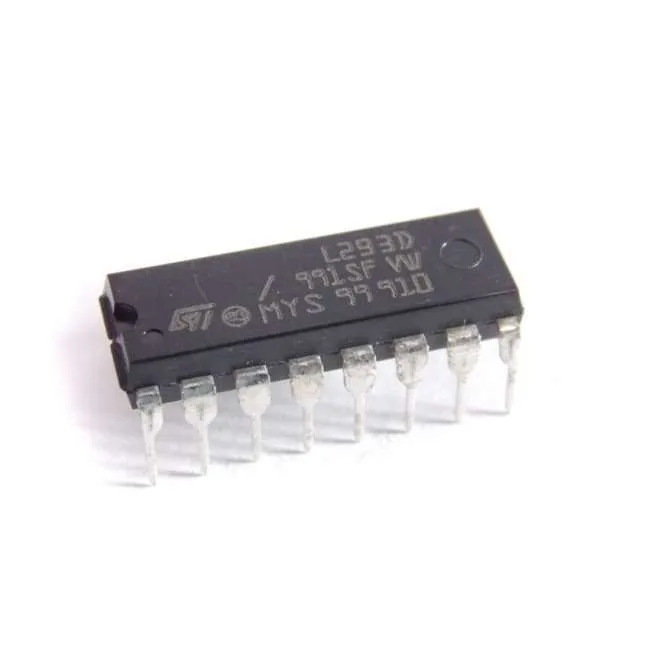

• 01 CI L293D
